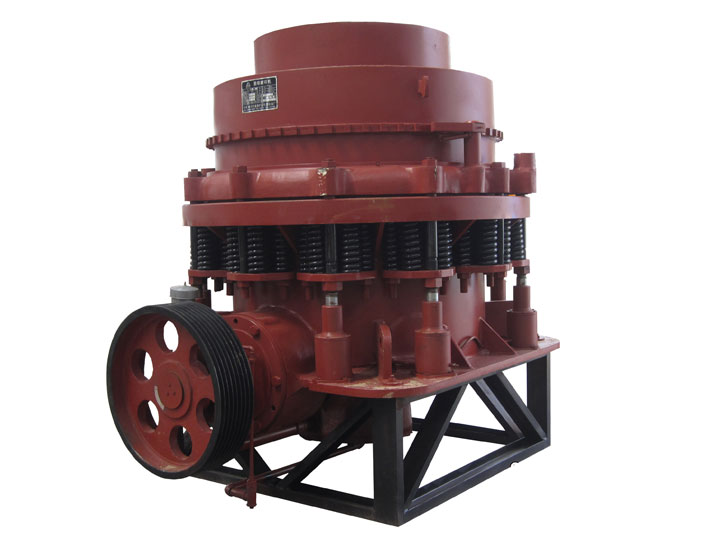

复合式圆锥破碎机
产品品牌：戴沃
工艺：选矿、破碎
采用了组合的破碎频率和偏心距，使得所要破碎的物料细碎程度更高，破碎产能与同类机型相比具有更高产量，同时也增强了物料粒子间的层压破碎作用，有效提高物料破碎后的立体形...
采用了组合的破碎频率和偏心距，使得所要破碎的物料细碎程度更高，破碎产能与同类机型相比具有更高产量，同时也增强了物料粒子间的层压破碎作用，有效提高物料破碎后的立体形状。通过液压保险、液压锁紧、液压调整、液压清腔等装置的使用，让操作变得更易于自动化。在正常使用情况下，设备采用了优化设计，使得无故障运行率超过95%。该机是我公司经过吸收社会破碎技术研制出的具有水平的圆锥破碎机，此产品广泛应用于冶金、建筑、水电、交通、化工、建材工业中，适合破碎坚硬、中等硬度以上的各种矿石、岩石。
【进料粒度】：＜1000(mm)
【生产能力】：35-520(t/h)
【机体材质】：机体材质铸造
优势特点
1.结构新颖、独特、简单合理、运转平衡、 运行成本低。
2.锥碎机本体均为铸钢结构，在重载部位高应力点设置有加强筋。
3.锥碎机驱动轴两端装有圆锥滚子轴承，动力驱动由重载锥齿轮完成，轴承座采用骨架式密封圈防止润滑油泄漏。
4.锥碎机均包含液压调整机构，便于快速调整锥碎机排料口大小。
5.液压清腔机构是锥碎机的标准配置，由放置在本体底板上的数个清腔油缸完成。
6.锥碎机提供“弹簧式”过铁释放保护。
7.锥碎机采用一套外置的包括油泵、油箱、管路的润滑系统。当油温过高或油流速过慢时将自动关闭破碎机。
工作原理
锥碎机主要用于二段及后续破碎工作。在本体中央的主轴中心处，安装有圆锥状得椎体蕊及动齿板，椎体蕊的球面置在偏心座上。由于偏心座的中心孔与本体孔为偏心，因此，偏心座的旋转引起主轴旋转。
上室下为定齿板，它与动齿板一起构成破碎室。给料平台保证物料均匀落在分配盘中央。回转运动保证物料均匀地落入破碎室。物料经破碎后，连续排出。与上室和定齿板相连的上架通过外周释放弹簧装在本体上。如果物料中混有特别硬的异物（如铁块），在释放弹簧作用下上架上浮，让异物通过，防止过载或损坏机器。异物通过后，上架复原，继续正常的破碎工作。
技术参数
|
型号 Model |
腔型 Chamber |
大进料粒度Max feedsize(mm) |
小排料口尺寸 Discharge opening(mm) |
电机功率 Power (km) |
不同闭边排料口（mm）的产量（t/h）Capacity(t/h) in different discharge size(mm) |
|||||||||
|
6 |
10 |
13 |
16 |
19 |
22 |
25 |
38 |
51 |
64 |
|||||
|
GPH1000 |
C |
160 |
13 |
90-110 |
|
|
70 |
90 |
125 |
135 |
160 |
215 |
|
|
|
M |
115 |
10 |
90-110 |
|
55 |
65 |
70 |
90 |
120 |
135 |
|
|
|
|
|
F |
80 |
8 |
90-110 |
47 |
50 |
60 |
67 |
90 |
|
|
|
|
|
|
|
GPH1200 |
C |
180 |
13 |
110-132 |
|
|
105 |
120 |
135 |
160 |
180 |
220 |
|
|
|
M |
130 |
10 |
110-132 |
|
72 |
92 |
105 |
135 |
150 |
170 |
|
|
|
|
|
F |
90 |
10 |
110-132 |
|
70 |
90 |
100 |
125 |
|
|
|
|
|
|
|
GPH1300 |
C |
200 |
16 |
132-160 |
|
|
|
135 |
160 |
180 |
200 |
290 |
350 |
|
|
M |
150 |
13 |
132-160 |
|
|
105 |
125 |
135 |
160 |
180 |
|
|
|
|
|
F |
102 |
10 |
132-160 |
|
80 |
105 |
135 |
140 |
|
|
|
|
|
|
|
GPH1400 |
C |
215 |
19 |
185-220 |
|
|
|
|
200 |
220 |
270 |
350 |
440 |
|
|
M |
160 |
16 |
185-220 |
|
|
|
160 |
180 |
200 |
230 |
|
|
|
|
|
F |
115 |
13 |
185-220 |
|
|
150 |
195 |
220 |
240 |
|
|
|
|
|
|
GPH1500 |
C |
235 |
22 |
185-220 |
|
|
|
|
230 |
265 |
330 |
450 |
520 |
570 |
|
M |
175 |
19 |
185-220 |
|
|
|
|
215 |
240 |
270 |
330 |
|
|
|
|
F |
130 |
13 |
185-220 |
|
|
180 |
210 |
240 |
265 |
285 |
|
|
|
|
|
GPH1650 |
C |
267 |
22 |
250-300 |
|
|
|
|
|
330 |
390 |
500 |
650 |
725 |
|
M |
203 |
16 |
250-300 |
|
|
|
240 |
250 |
280 |
330 |
|
|
|
|
|
F |
140 |
13 |
250-300 |
|
190 |
220 |
260 |
330 |
|
|
|
|
||
注：C=粗碎型；M= 中碎型；F=细碎型 C=Coarse M=Medium F=Fine 产量和小排料口数据是以密度为1.6吨/立方米的物料为基础，由于给料、粒级、岩石类型和物料含水量的不同，实际结果会有差异。
